회전식 가동보 안전장치의 특·장점

휨 방지 장치의 특·장점

  • 수문에 작용하는 수압의 영향으로 인하여 발생되는 수문의 휨을 사전에 방지하는 안전 장치(시계방향으로 ① ② ③ ④)

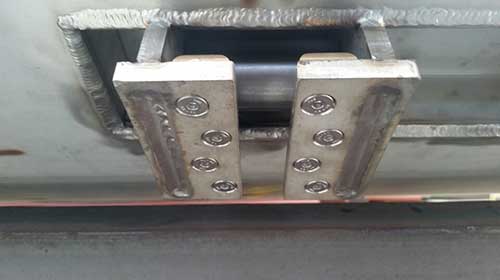

  • ① POST에 설치되는 앵글 형태의 가이드 홀드 장치

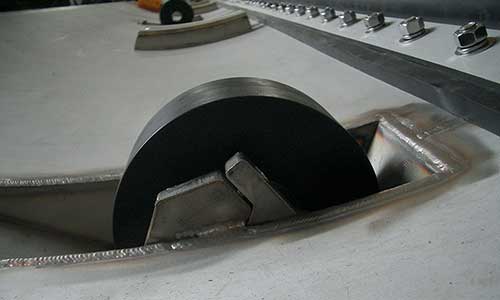

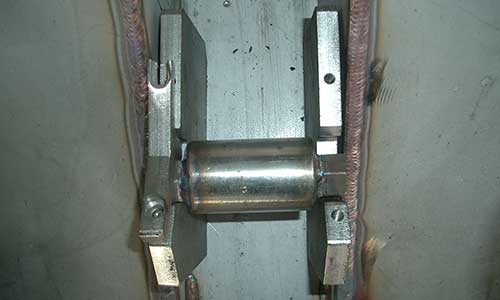

  • ② 수문에 설치되는 가이드 롤러 장치

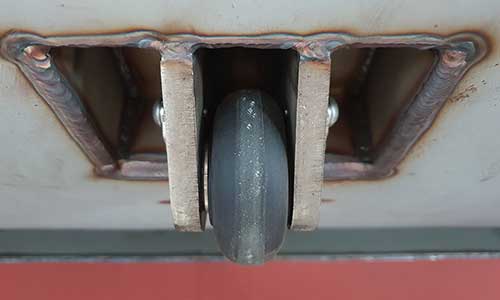

  • ③ 처짐 방지 장치와 결합된 가이드 롤러 장치

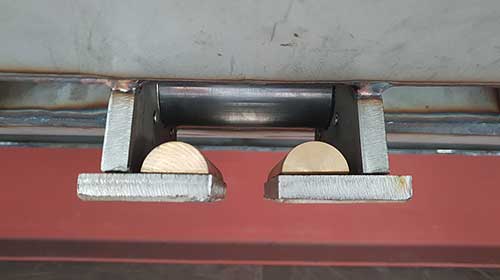

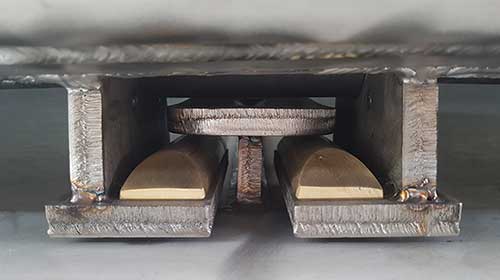

  • ④ 가이드 롤러와 가이드 홀드가 결합되어 휨 방지 장치가 작동되는 모습

처짐 방지 장치의 특·장점

  • 편심을 이용한 육각형 핀을 이용하여 수문 자중에 의한 처짐을 방지 혹은 처짐 간격을 조절할 수 있는 안전 장치(시계방향으로 ① ② ③ ④)

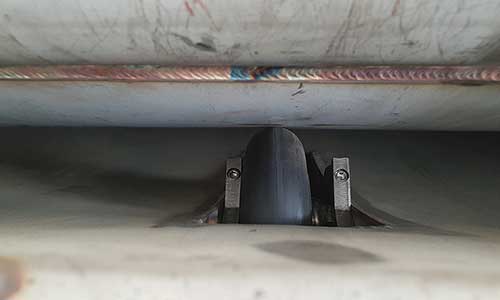

  • ① 편심을 이용한 육각형 핀의 설치 모습
  • ② POST에 설치된 처짐 방지 안전 장치 정면 모습

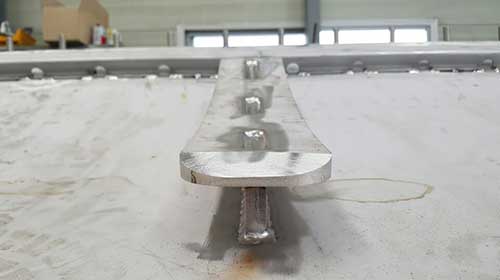

  • ③ 수문에 설치되는 처짐 방지 안전 장치의 모습
  • ④ POST에 설치된 처짐 방지 안전 장치 측면 모습

이물질 제거 장치의 특·장점

  • 수문의 하단부에 설치하는 장치로써 수문의 하단부에 쌓이게 되는 이물질을 하류로 쓸어 내려 보내는 장치(시계방향으로 ① ② ③ ④)

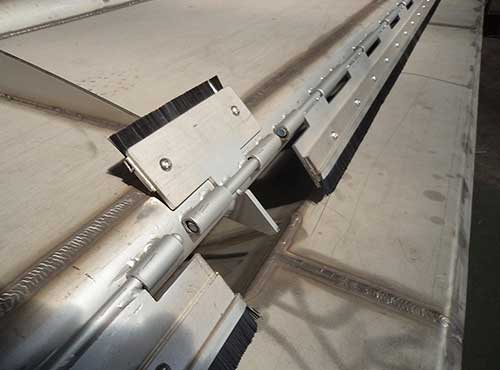

  • ① 수문 하단부에 설치된 모습

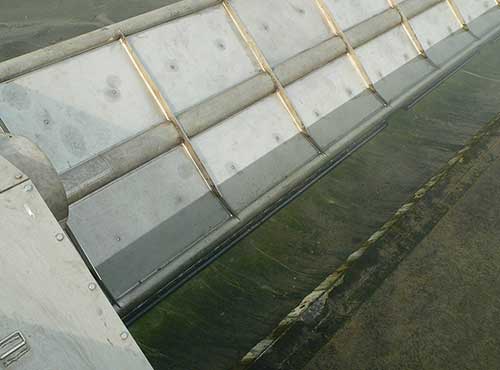

  • ② 이물질 제거 장치가 적용된 현장의 모습

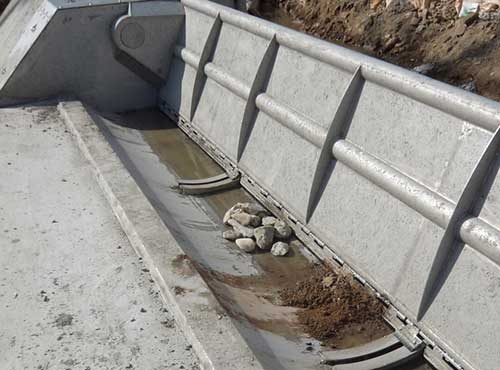

  • ③ 현장에서 테스트하기 위하여 이물질을 넣어 놓은 모습

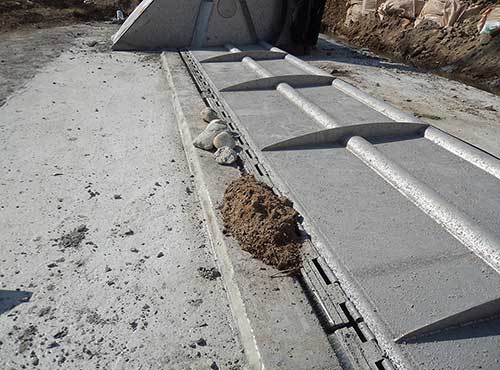

  • ④ 테스트용 이물질을 깨끗하게 밀어 올려 놓은 모습

비상개방 장치의 특·장점

  • 하천에서 발생될 수 있는 위급 상황에서 가동보를 강제로 개방하여 위급 상황을 극복할 수 있도록 하는 장치(시계방향으로 ① ② ③ ④)

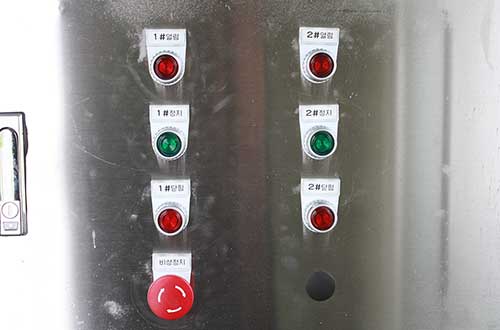

  • ① 전기 사용이 가능할 경우 사용하는 비상 개방 스위치

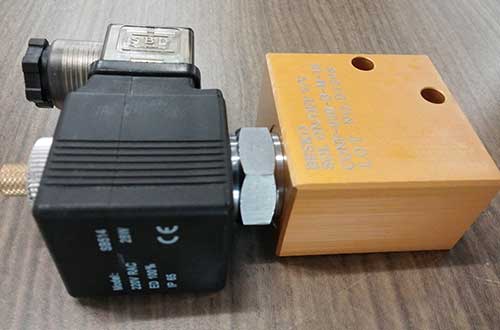

  • ② 전기 사용이 불가능할 경우 사용하는 비상 개방 밸브
  • ③ 비상 개방 밸브를 적용한 모습

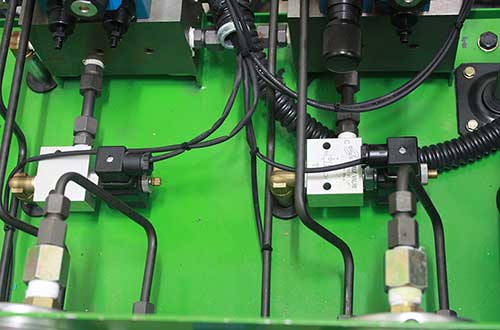

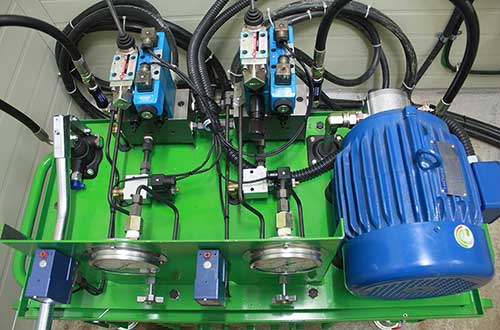

  • ④ 비상 개방 밸브가 적용된 유압 공급 시스템의 모습
